单向阀

单向阀

世伟洛克®为通用、高纯应用中控制回流提供品种广泛的可调和固定开启压力单向阀。

单向阀：

• 设计仅允许流体朝一个方向流动
• 可应用于中高压应用中

弹簧阀芯单向阀（C、CA、CH、CP和CPA系列）

可供使用的弹簧阀芯单向阀的公称开启压力范围为1/3至600 psi（0.03至41.4bar），材质为316不锈钢和黄铜，端接尺寸为1/8至1英寸以及6至25mm。

规格

工作压力	达 6000 psig (413 bar)
温度	–50 至 400°F (–45 至 204°C)
公称开启压力
固定式	1/3 至 25 psi (0.02 至 1.7 bar)
可调式	3 至 600 psi (0.21 至 41.4 bar)
阀体材料	316 不锈钢，黄铜
密封材料	碳氟FKM、丁钠橡胶N、乙烯丙烯、氯丁橡胶
流量系数	0.10 至 4.7
端接
类型	世伟洛克卡套接头、NPT、ISO、SAE/MS、VCR®O型圈密封接头、VCR®面密封接头
尺寸	1/8 至 1 英寸; 6 至 25 毫米

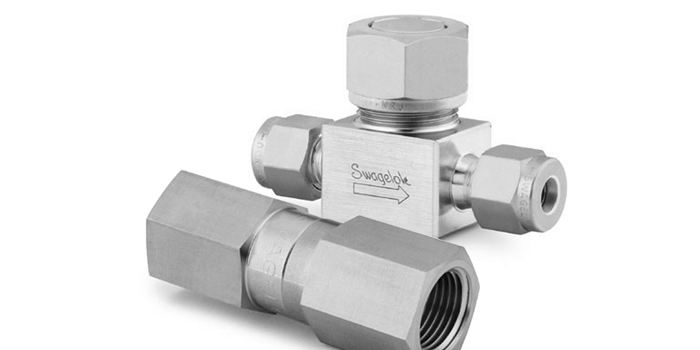

提升单向阀（50系列）

提升单向阀限制逆流 - 正向流动提升阀芯并打开阀门。逆流使阀芯回座密封阀孔并关闭阀门。提升单向阀是重力辅助阀门，必须水平安装，阀帽螺母在顶部。

规格

工作压力	达 6000 psig (413 bar)
温度	–65 至 900°F (–53 至 482°C)
阀体材料	316 不锈钢
阀芯材料	S17400 不锈钢
流量系数	0.30 至 2.20
端接
类型	世伟洛克卡套接头、内螺纹NPT、卡套管承插焊或公称管对焊
尺寸	1/8 至 3/4 英寸; 6 毫米

全焊接高纯单向阀（CW系列）

CW系列高纯单向阀设计用于清洁应用以及可靠的流体密封。

规格

工作压力	达 3000 psig (206 bar)
温度	–10 至 400°F (–23 至 204°C)
阀体材料	316L 不锈钢
开启压力	小于 2 psi (0.14 bar)
背压	全压力等级
压降	145 psi (10.0 bar)
爆破压力	70°F（20°C）条件下 12 000 psig (826 bar)
流量系数	0.55 和 0.70
端接
类型	卡套管对焊、VCR®面密封接头、世伟洛克卡套接头
尺寸	1/4 至 1/2 英寸; 6 毫米

UHP无O型圈聚合物单向阀（CHP系列）

CHP系列UHP含氟聚合物单向阀的开启和再封闭压力低，其接触液体的部件符合针对超高纯系统元件制订的SEMI标准F57-0301。

规格

工作压力	达 80 psig (5.5 bar)
介质温度	50 至 185°F (10 至 85°C)
阀体材料
小型阀体	改良 PTFE
中型阀体	PFA
开启压力
小型阀体	小于 1.5 psig (0.11 bar)
中型阀体	小于 0.9 psig (0.07 bar)
再封闭压力	达 0.5 psig (0.04 bar)
流量系数	4.1
端接
类型	细牙螺纹扩口接头、Nippon Pillar® Super 300
尺寸	小型阀体：1/4和3/8英寸；6和10 毫米
	中型阀体：1/2和3/4英寸.
